AHD/CVBS対応映像4分配器

PF-EB023A

カメラの映像を4分配し、複数の録画機やモニタに出力することができる映像分配器です。

pf-eb023a-thumbnail01.png,,,

RoHS 施工手配・一元化メリット保守プラン

機能・特徴

アナログHD/CVBSの信号を4分配。

UTC支援解像度、アナログHD：3840×2160p 15対応。

製品仕様を確認する

取扱説明書などを
ダウンロード

取扱説明書、簡易取説、ユーザマニュアル、承認図、動画マニュアルなどは上記からご確認・ダウンロードいただけます。

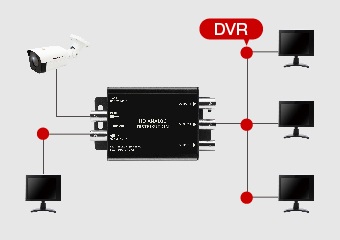

映像4分配が可能

カメラの映像を複数の録画機に分配したい場合や、複数のモニタに映したい場合に使用します。

対応ソリューション

施工手配・一元化メリット

詳細ページへ

保守プラン

詳細ページへ

基本仕様

映像入力信号AHD、TVI、CVI、CVBS

映像出力信号入力解像度と同一

UTC支援解像度AHD：3840×2160p 15Hz、2592×1944p 12/20Hz、2560×1440p 15/25/30Hz、1920×1080p、1280×720p 25/30Hz
TVI：3840×2160p 12.5/15Hz、2592×1944p 12/20Hz、2560×1440p 15/25/30Hz、1920×1080p、1280×720p 25/30Hz
CVI：3840×2160p 12.5/15Hz、2560×1440p 25/30Hz、1920×1080p、1280×720p 25/30Hz

Differential Gain0.10%

Differential Phase0.2度

Bandwidth (-3dB)200Hz

使用電源DC 12V / 1A

接続ポート・信号入力BNC-F×1

接続ポート・信号出力BNC-F×4

接続ポート・電源入力DC JACK

LED電源入力時RED LED点灯

消費電力最大0.6W

使用温度範囲温度 / 湿度－10℃～+50℃ / ～80％（結露しないこと）

材質 / 質量アルミ / 約121g（本体のみ）

外形寸法106（幅）×60（高）×25（奥）mm
