エッジAIボックス設定手順：物体検出編
既存のカメラシステムに対してAI機能を付与できる映像AIソリューション「エッジAIボックス」。
機器設定を終えたら、次はAI機能の設定を行います。
当記事では、PF-BW1604（セキュリティエッジAIボックス）に実装されているAI機能「物体検出」の設定手順をご紹介いたします。
関連する設定についてはこちらをご覧ください
物体検出の設定方法
- 指定エリア内の人・車・バイクを検出し、ログとして記録。
- ログ検索から検出時の録画を選択し、再生が可能。
- パトランプや警報機と連携することで、検出した際に管理者へお知らせ。

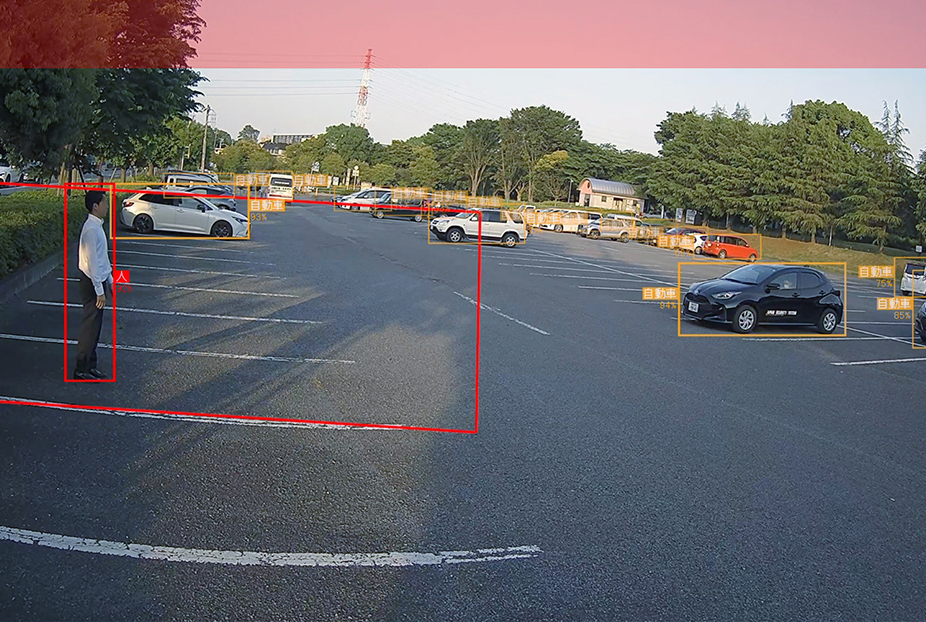

エリア内に人・車・バイクが侵入すると検出するシンプルな機能です。
①
「映像解析装置」から「設定」を選択し、カメラを選択します。
②

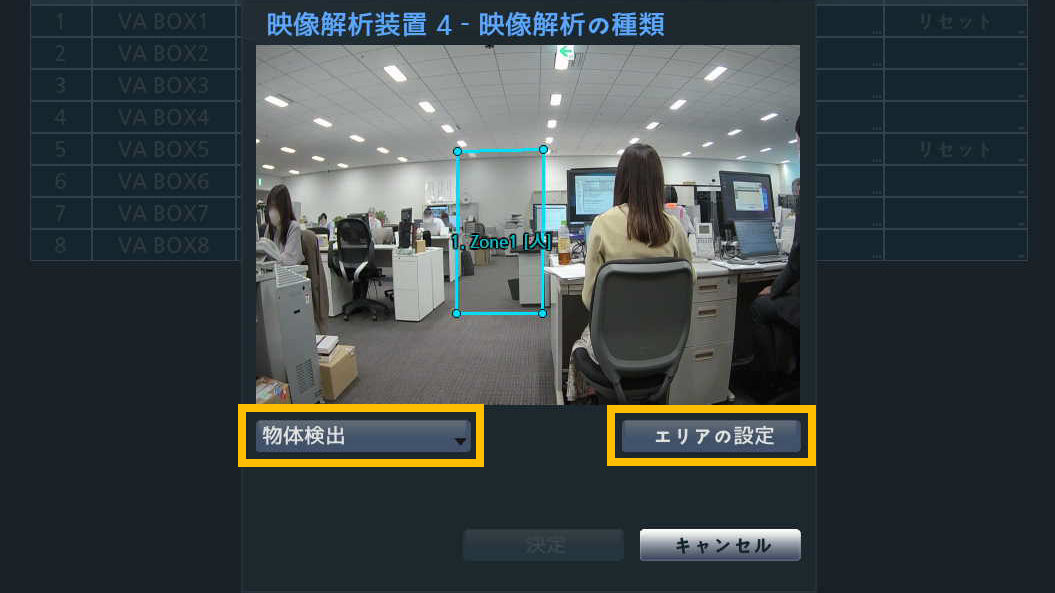

選択したカメラに付与するAI機能を選択します。
「映像解析の種類」のプルダウンから「物体検出」を選んでください。
③
「エリアの設定」をクリックして検出エリアを設定します。
④

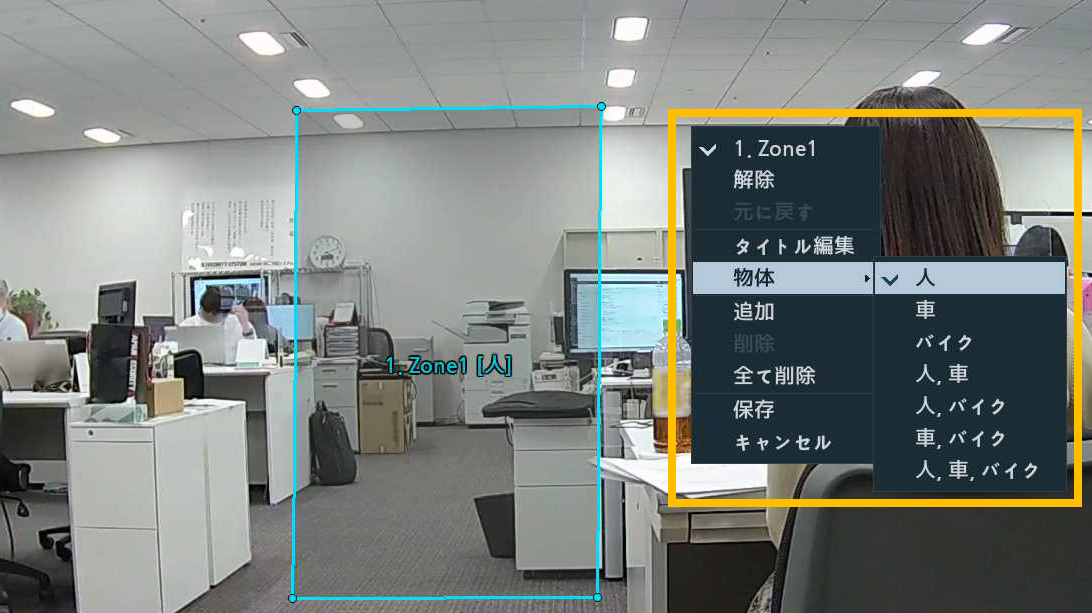

マウスの左クリックで線を引き、検出エリアを設定します。（複数設定可能）
マウスを右クリックして「物体」から検出対象を選択します。（人・車・バイク）
⑤
AI解析機能を設定後、「映像解析の種類」の列に設定した機能名が出ていることを確認し、「決定」をクリックしてください。
⑥
設定変更の保存を促すポップアップが出るので「保存」をクリックしてください。
⑦
「イベント」の設定が必要です。
ポップアップが出たら「決定」をクリックしてください。
⑧
「設定」→「イベント」をクリックしてください。
⑨

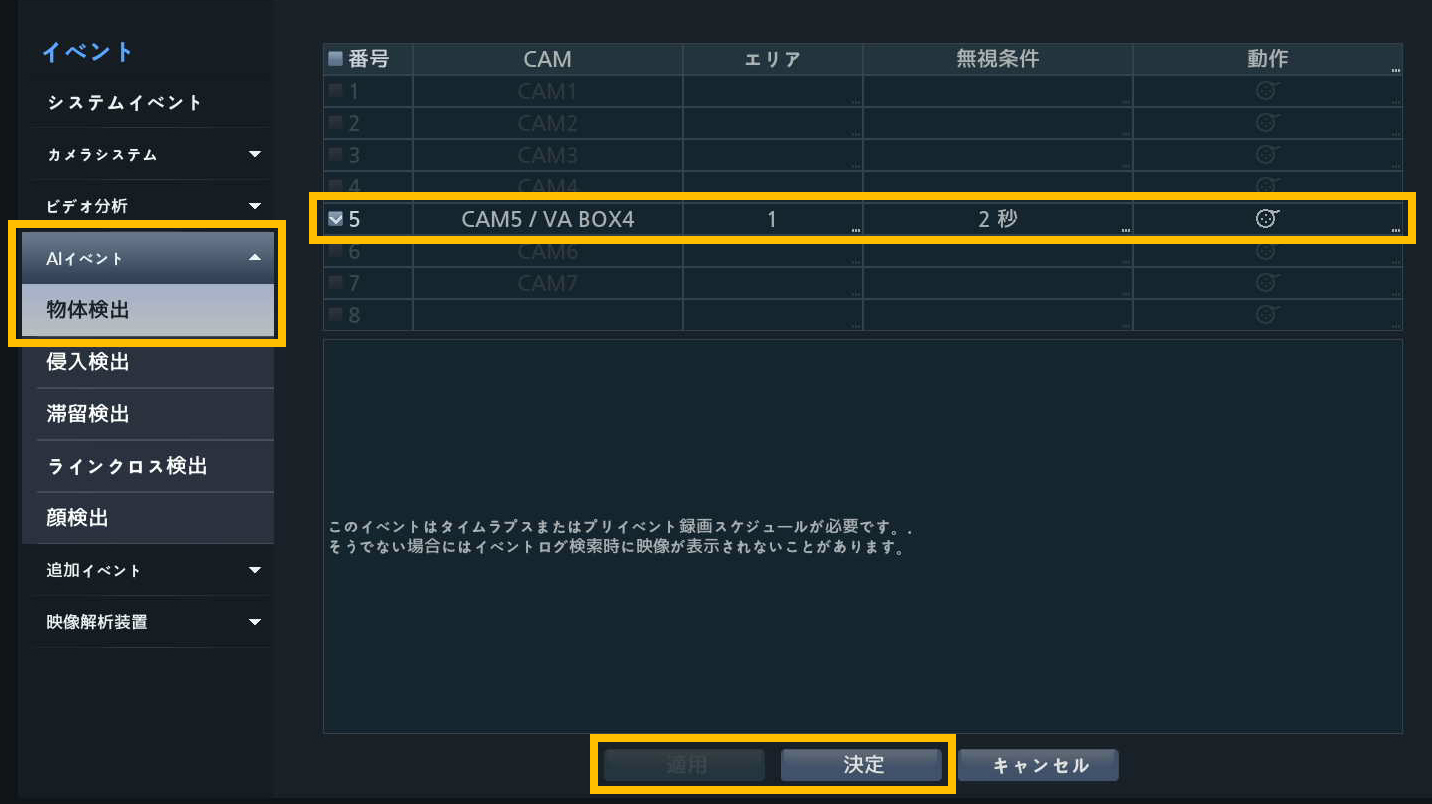

「AIイベント」→「物体検出」の順でクリックしてください。物体検出機能を付与したカメラの番号をクリックしてチェックを入れます。
「無視条件」と「動作」を設定し、完了後に「適用」と「決定」をクリックして保存します。
⑩
「動作」の設定について解説します。「動作」より、検出した際の動作を選択できます。
※画像は「侵入検出」の場合
【動作項目の解説】
・録画：録画を開始します。
・アラーム出力：レコーダのビープ音や警報機を鳴らします。
・通知：メールで通知します。
・PTZ：PTZカメラのプリセット番号を指定して動作させます。
・イベントモニタリング：指定した番号のカメラ映像を全画面でポップアップ表示します。
