エッジAIボックス設定手順：行列検出編

行列検出の設定方法

• 指定エリア内の人を検出。
• 指定エリアに設定した人数以上入ると検出し、イベントログとして記録。
• ログ検索から検出時の録画を選択し、再生が可能。
• グラフ化して時間ごとの混雑状況が確認可能。
• パトランプや警報機と連携することで、検出した際に管理者へお知らせ。

イベント会場・飲食店・スーパーなど、行列が発生する場面に有効です。

①

「映像解析装置」から「設定」を選択し、カメラを選択します。

②

選択したカメラに付与するAI機能を選択します。

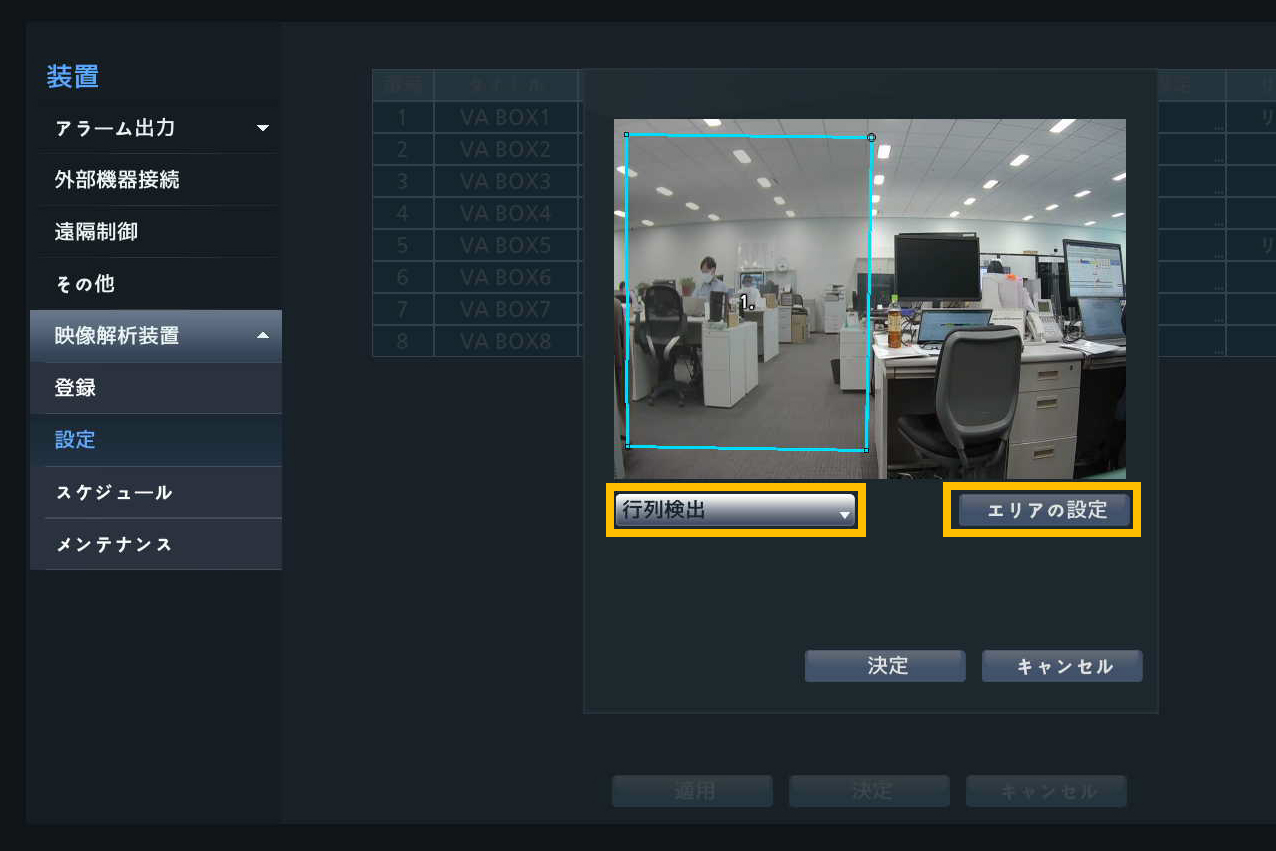

「映像解析の種類」のプルダウンから「行列検出」を選んでください。

③

「エリアの設定」をクリックして検出エリアを設定します。

④

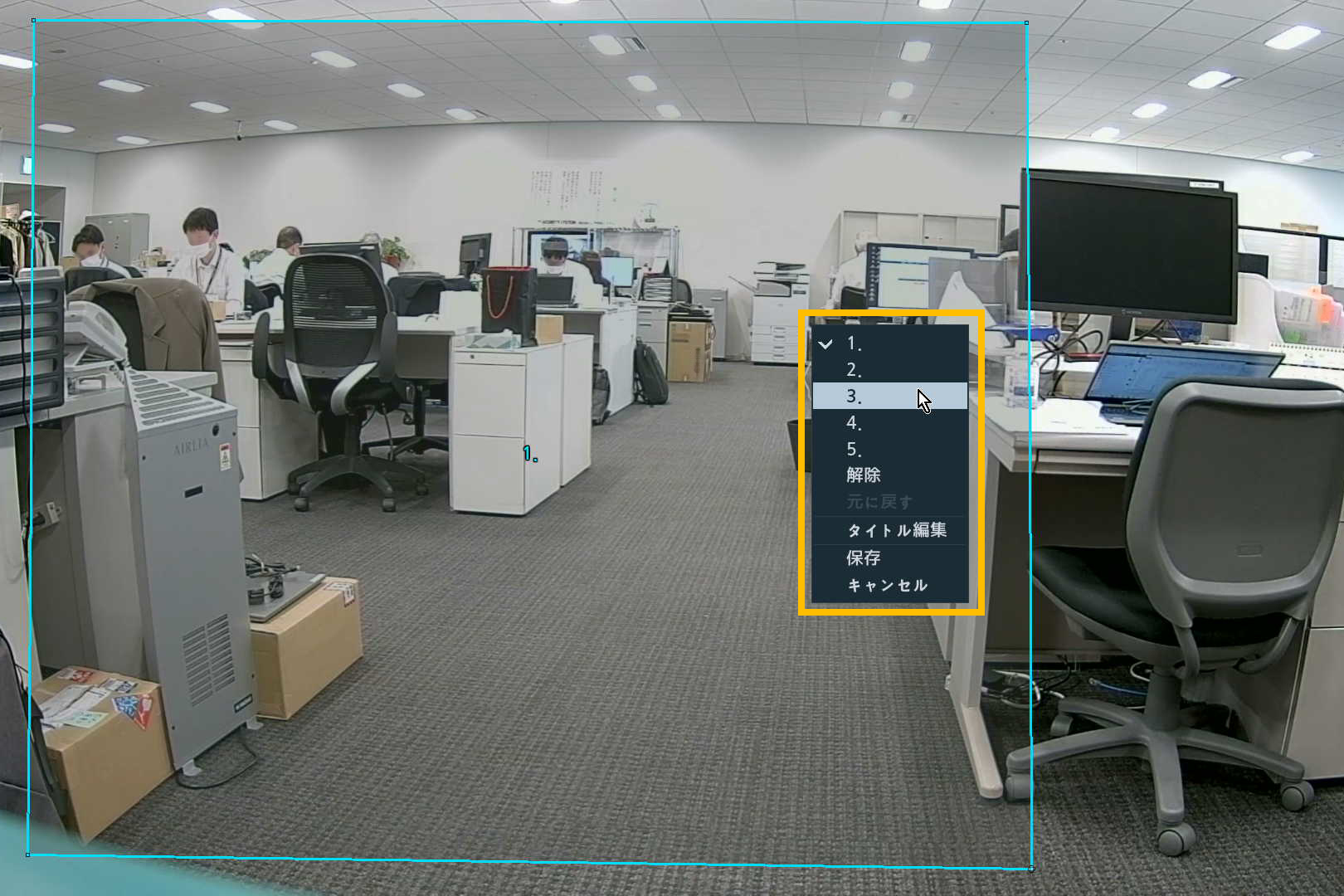

エリア設定画面で右クリックすると、数字を選ぶウィンドウが出ます。この数字は検出エリアの番号です。
設定したい番号を選んでから、検出エリアの線（画像の水色線）を引き、検出エリアを設定します。
検出エリアは最大５つまで設定可能です。

⑤

AI解析機能を設定後、「映像解析の種類」の列に設定した機能名が出ていることを確認し、「決定」をクリックしてください。
※画像は「行列検出」の場合。

⑥

設定変更の保存を促すポップアップが出るので「保存」をクリックしてください。

⑦

「イベント」の設定が必要です。
ポップアップが出たら「決定」をクリックしてください。

⑧

「設定」→「イベント」をクリックしてください。

⑨

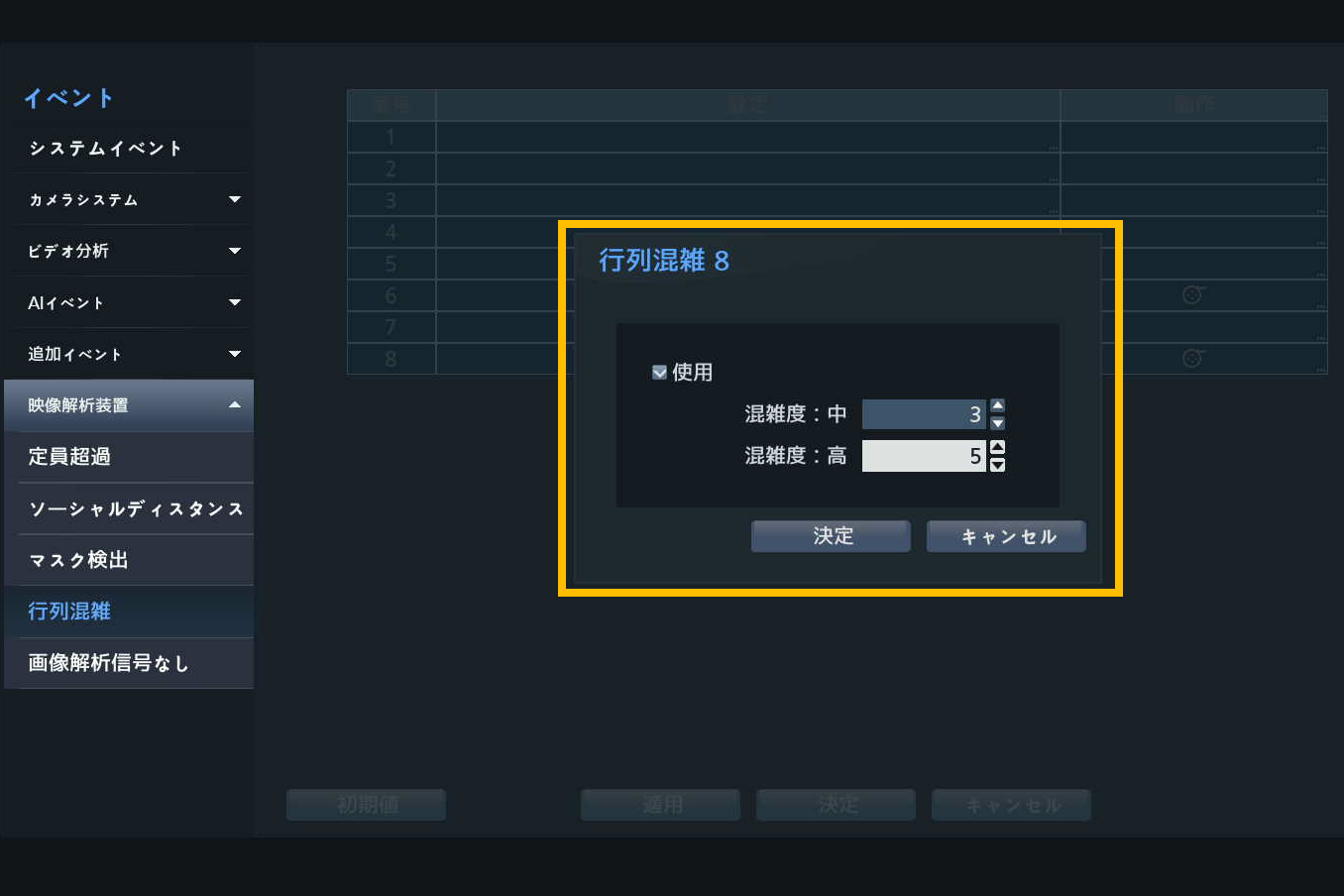

「映像解析装置」→「行列混雑」の順でクリックしてください。行列検出機能を付与したカメラ番号の設定をクリックしてください。
「使用」にチェックを入れ、「混雑度：中」「混雑度：高」の人数をそれぞれ指定します。

⑩

「動作」より検出した際の動作を選択してください。
※画像は「侵入検出」の場合
【動作項目の解説】
・録画：録画を開始します。
・アラーム出力：レコーダのビープ音や警報機を鳴らします。
・通知：メールで通知します。
・PTZ：PTZカメラのプリセット番号を指定して動作させます。
・イベントモニタリング：指定した番号のカメラ映像を全画面でポップアップ表示します。

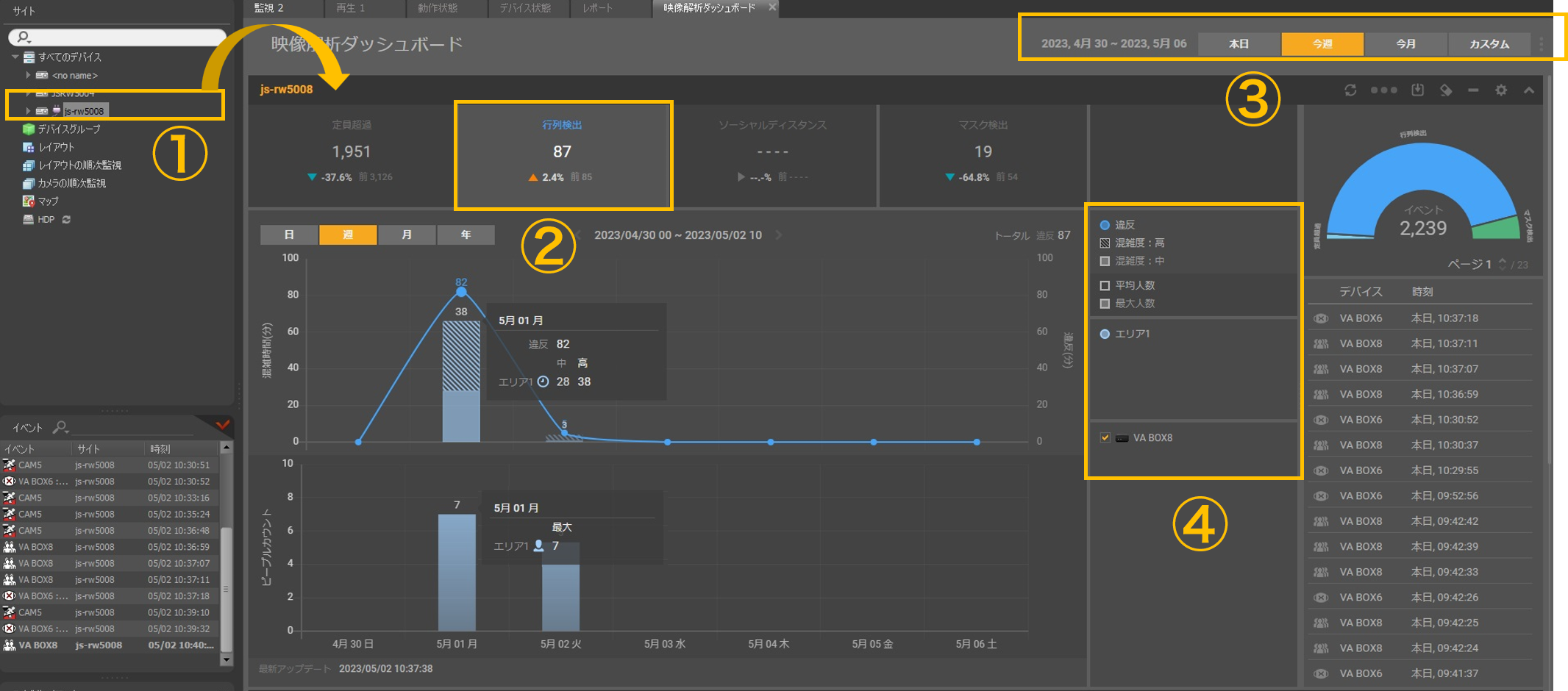

行列検出の映像解析ダッシュボード

行列検出は「映像解析ダッシュボード」でデータの確認が可能です。

1. ① 登録レコーダーをドラッグ＆ドロップでダッシュボードに同期します。
2. ② 行列検出を選択してください。　※選択後はなにも表示されません。
3. ③ データの検索範囲を選択します。選択後にロードが始まります。しばらくお待ちください。
4. ④ 表示データOn/Offの切替が可能です。

データの確認方法

PCアプリ「JSS遠隔監視システム」から下記3つが閲覧できます。
（検出結果の分析データ閲覧は、PF-BW1504のみ対応しています）

• 検出時のログ
• 録画の再生
• 分析データ

表示方法

「JSS遠隔監視システム」のメニューバー（画面左上）より、
「システム」→「新しいタブ」→「映像解析ダッシュボード」の順で選択してください。
ピープルカウントやヒートマップのデータを閲覧する場合は「システム」→「新しいタブ」→「映像解析装置」を選択してください。
