エッジAIボックス設定手順：ヒートマップ編

ヒートマップの設定方法

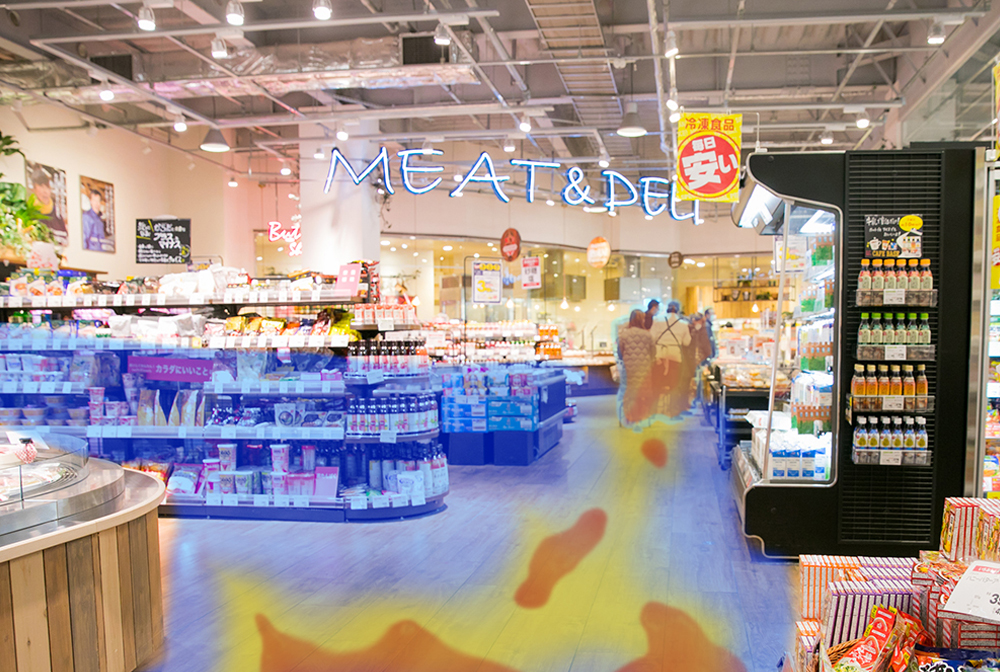

• 指定エリアに人が入ると画面に色がつく。
• 指定エリア内での滞在時間が長くなるにつれて、画面の色が青から赤に変化。
• 人がどのエリアに長時間滞在したのかを把握できる。

イベント会場のブース・店舗の商品棚など、人の動線分析に活用できます。

①

「映像解析装置」から「設定」を選択し、カメラを選択します。

②

選択したカメラに付与するAI機能を選択します。
「映像解析の種類」のプルダウンから「ヒートマップ」を選んでください。

③

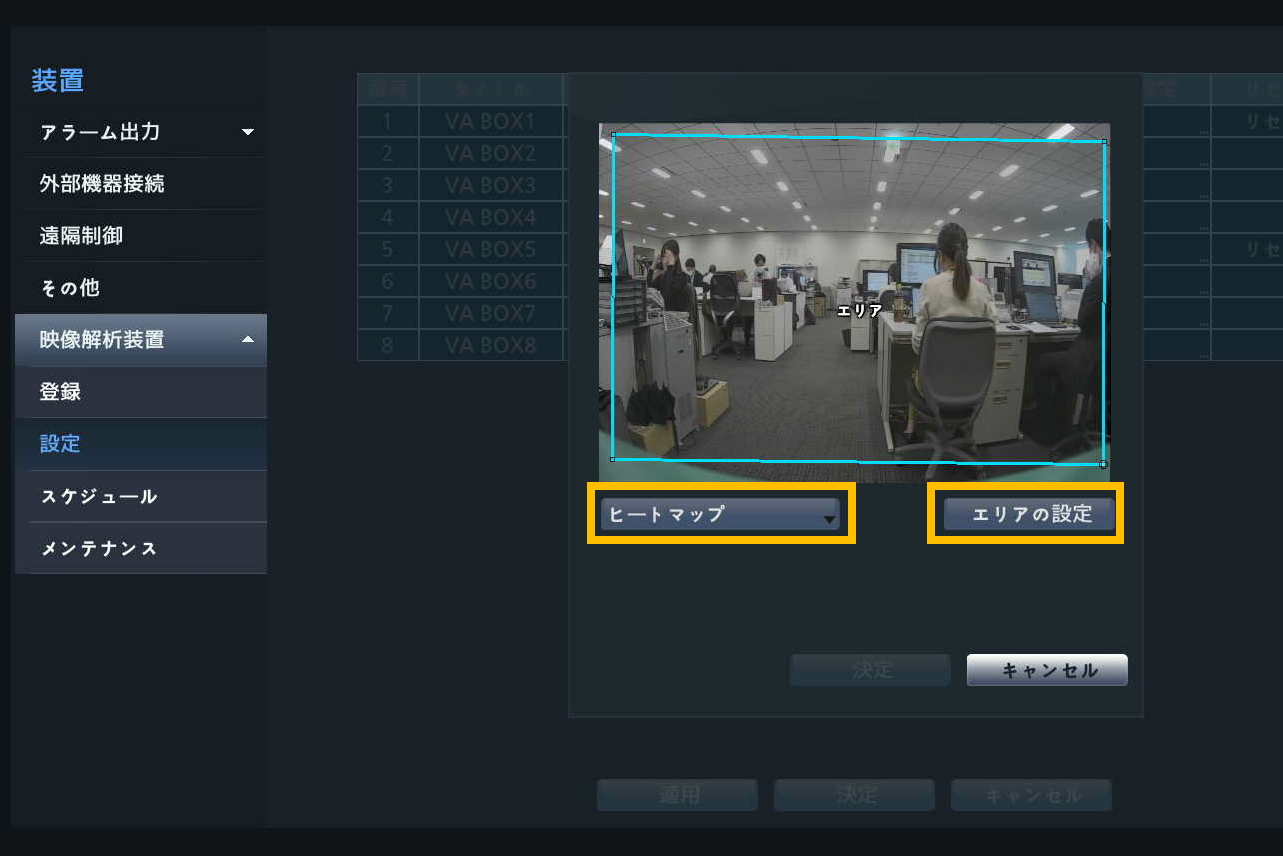

「エリアの設定」をクリックして検出エリアを設定します。

④

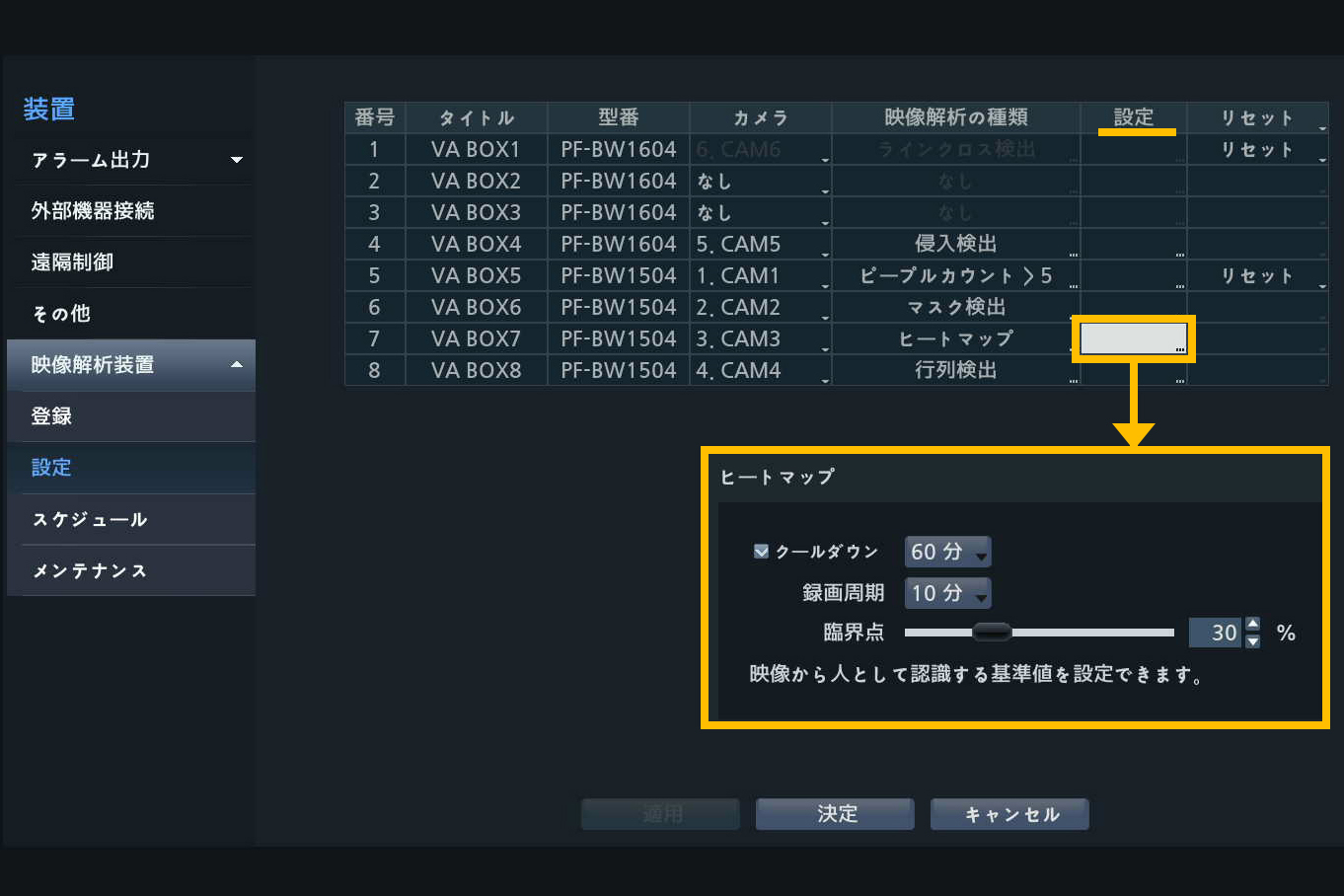

ヒートマップを設定したカメラの「設定」からクールダウンの時間を指定します。
※画像では、60分毎にヒートマップがリセットされます。

⑤

AI解析機能を設定後、「映像解析の種類」の列に設定した機能名が出ていることを確認し、「決定」をクリックしてください。
※画像は「行列検出」の場合。

⑥

設定変更の保存を促すポップアップが出るので「保存」をクリックしてください。

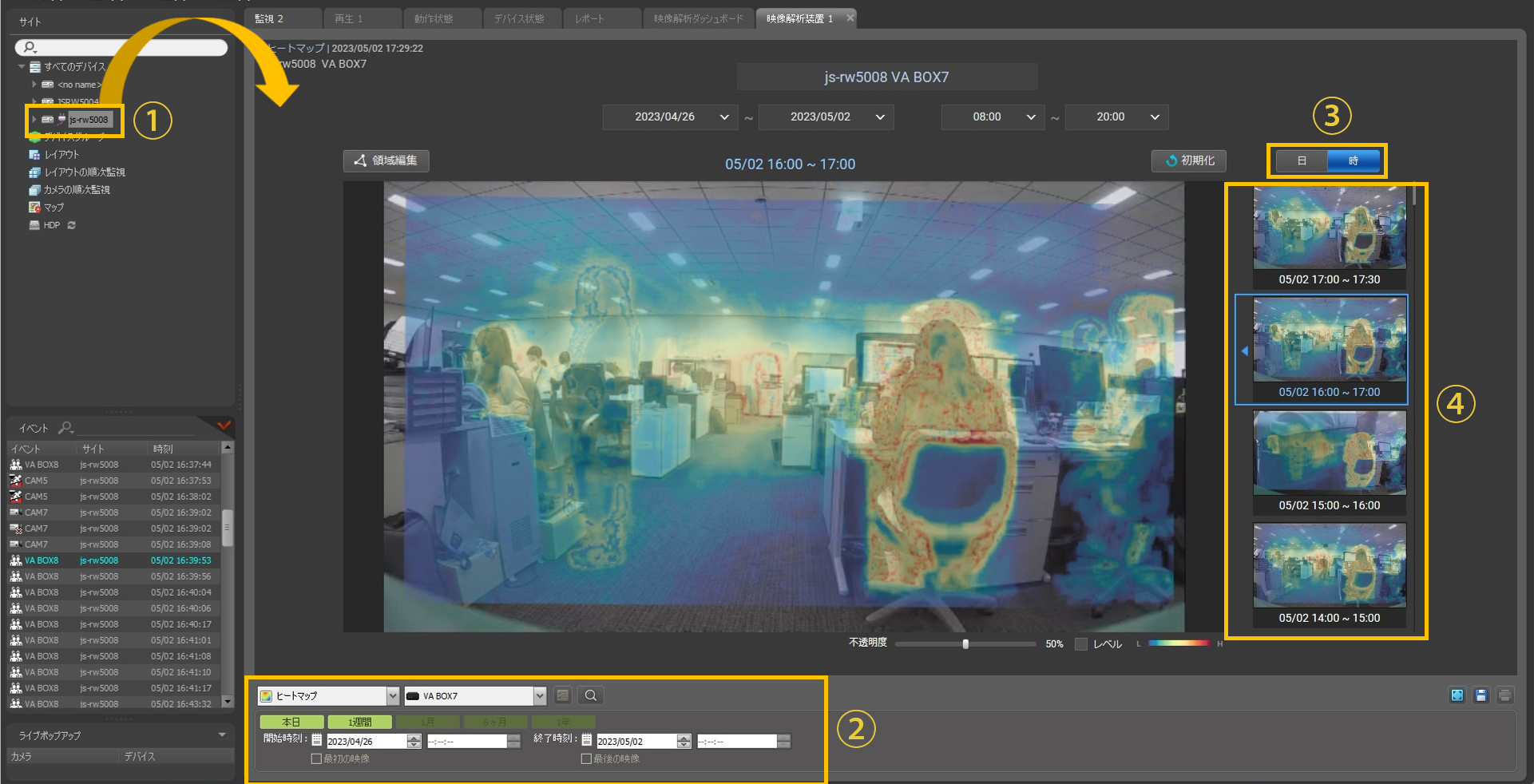

ヒートマップの映像解析装置

ヒートマップは「映像解析装置」でデータの確認が可能です。

1. ① 登録レコーダーをドラッグ＆ドロップで映像解析装置に同期します。
2. ② ヒートマップを選択。検索範囲を指定します。
3. ③ 日づけ or 時間を選択します。
4. ④ 選択した日づけ or 時間内で最後に測定された結果が表示されます。

④で選択したヒートマップのサムネイルの左にある「◀」をクリックすると、検索範囲の中で一番混雑したヒートマップ画像と比較できます。

データの確認方法

PCアプリ「JSS遠隔監視システム」から下記3つが閲覧できます。
（検出結果の分析データ閲覧は、PF-BW1504のみ対応しています）

• 検出時のログ
• 録画の再生
• 分析データ

表示方法

「JSS遠隔監視システム」のメニューバー（画面左上）より、
「システム」→「新しいタブ」→「映像解析ダッシュボード」の順で選択してください。
ピープルカウントやヒートマップのデータを閲覧する場合は「システム」→「新しいタブ」→「映像解析装置」を選択してください。

【AI機能別】設定方法詳細の記事一覧

各AI機能の設定方法詳細は、下記リンクより移動してご確認ください。

AI機能紹介ムービー（YouTube）

動画の内容

• PF-BW1604（セキュリティエッジAIボックス）機能紹介
• PF-BW1504（リテールエッジAIボックス）機能紹介
• JSS遠隔監視システムでのモニタリング
• AI解析結果のグラフ表示（PF-BW1504）
